在表面貼裝技術（Surface Mount Technology, SMT）中，物料標簽的識別是一個至關重要的環節。它直接關系到生產過程的準確性和效率。本文將從SMT物料標簽的組成、識別方法以及實際應用等幾個方面進行詳細介紹。

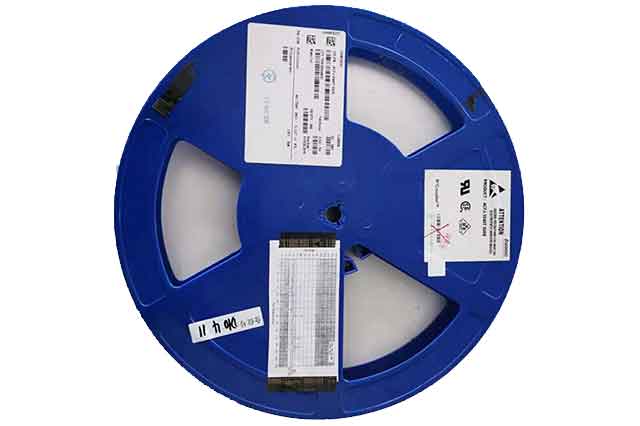

一、SMT物料標簽的組成

SMT物料標簽通常包含以下關鍵信息：

物料唯一碼（Reel ID）：這是物料的唯一標識符，用于在系統中精確追蹤物料的來源、批次和數量。

物料料號（P/N）：表示物料的型號或規格，是物料識別的基礎。

供應商料號（VPN）：供應商對物料的唯一編碼，有助于追溯物料的采購來源。

供應商批次（LOT NO）：表示物料的生產批次，用于質量追溯和庫存管理。

來料數量（QTY）：記錄該批次物料的數量，便于庫存管理和使用。

環保標識：標識物料是否符合環保要求，對于某些行業尤其重要。

條形碼：用于快速掃描和讀取標簽上的信息，提高物料識別效率。


二、SMT物料標簽的識別方法

1. 觀察與比對

首先，通過觀察物料標簽上的信息，如物料料號、供應商批次等，與系統中的數據進行比對，確認物料的準確性和一致性。同時，可以觀察物料的封裝類型（如0805、0603、0402等），初步判斷物料的尺寸和類型。


2. 掃描條形碼

利用條形碼掃描器快速讀取物料標簽上的條形碼信息，并將其傳輸到系統中進行比對和驗證。這種方法大大提高了物料識別的速度和準確性。


3. 使用元件識別工具

對于無法通過簡單觀察或掃描識別的物料，可以使用元件識別工具。這些工具通常利用圖像識別技術，通過拍攝物料照片并上傳至工具中，自動分析并返回匹配的結果。這種方法特別適用于特殊或定制的元件識別。


4. 參考數據手冊

如果以上方法均無法確定物料的型號或規格，可以查閱該物料的數據手冊。數據手冊中包含了物料的詳細信息，如封裝類型、尺寸、引腳配置和電氣特性等，是識別物料的重要參考。


三、實際應用

在SMT生產過程中，物料標簽的識別貫穿于整個生產流程。從物料入庫、存儲、領取到上料、貼裝、檢測等各個環節，都需要對物料標簽進行識別和驗證。


1. 物料入庫與存儲

在物料入庫時，通過掃描條形碼和比對物料信息，確保入庫物料的準確性和一致性。同時，將物料信息錄入系統，便于后續管理和追溯。


2. 物料領取與上料

在生產過程中，根據生產計劃領取相應的物料。通過掃描物料標簽上的條形碼，快速確認物料的型號、批次和數量，確保上料的準確性。


3. 貼裝與檢測

在貼裝過程中，通過掃描PCB板上的條碼，可以追溯到當時生產時的所有物料信息。同時，利用檢測設備對貼裝后的物料進行檢測，確保貼裝的準確性和質量。


4. 質量追溯與庫存管理

通過物料標簽的識別，可以實現對物料的質量追溯和庫存管理。在出現質量問題時，可以快速定位到具體的物料批次和生產環節，便于分析和改進。同時，通過實時更新庫存信息，可以?xún)?yōu)化庫存結構，降低庫存成本。


SMT物料標簽識別結論

SMT物料標簽的識別是SMT生產過程中不可或缺的一環。通過合理設計物料標簽、采用先進的識別技術和建立完善的管理體系，可以確保物料識別的準確性和效率，提高生產過程的穩定性和可靠性。
