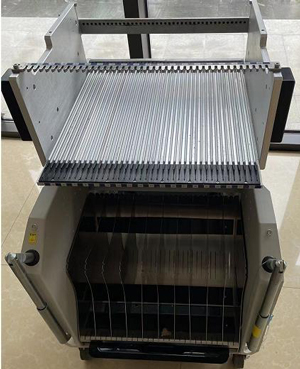

西門子貼片機ASM SIPLACE TX 轉換料臺是用于自動化貼片機上，以實現供料器模塊的快速更換和精確定位的重要組件。以下是關于 SIPLACE TX 轉換料臺操作步驟的詳細解釋?zhuān)?

放置前滑動導塊：

首先，將供料器模塊的前滑動導塊放置在轉換料臺上的插入輔助裝置上。這個輔助裝置的設計是為了確保導塊能夠平穩、準確地被推入到正確的位置。


推入與滑動：

接著，推入供料器模塊。在推入的過程中，供料器模塊的導塊會(huì )沿著轉換料臺上的導軌曲線滑動。這個滑動過程確保了供料器模塊能夠平穩地移動，并且逐漸靠近其最終位置。

滑動一直持續到導塊到達止動桿的位置。止動桿是一個關鍵的定位裝置，它確保了供料器模塊在X軸方向上的精確定位。


固定對中銷：

在止動桿上，有一個對中孔。這個孔用于固定供料器模塊的“前”對中銷。對中銷的固定是確保供料器模塊在X軸和Y軸方向上都能保持精確位置的關鍵步驟。


鎖止插銷：

與此同時，轉換料臺的鎖止插銷會(huì )鎖止在供料器模塊的鎖定滾輪上。這個鎖止動作是為了防止供料器模塊在操作過程中發生移動或錯位，從而確保貼片機的穩定性和準確性。


固定“后”對中銷：

最后，供料器模塊頂部的“后”對中銷會(huì )通過轉換料臺上的對中桿中的凹槽進行固定。這個步驟進一步確保了供料器模塊在Z軸方向上的穩定性，同時也為后續的貼裝操作提供了更加可靠的支持。


綜上所述，SIPLACE TX 轉換料臺的操作步驟涉及到了導塊的放置、推入與滑動、對中銷的固定、鎖止插銷的鎖止以及“后”對中銷的固定等多個環節。這些步驟共同確保了供料器模塊能夠準確、穩定地安裝在轉換料臺上，為后續的貼裝操作提供了堅實的基礎。
