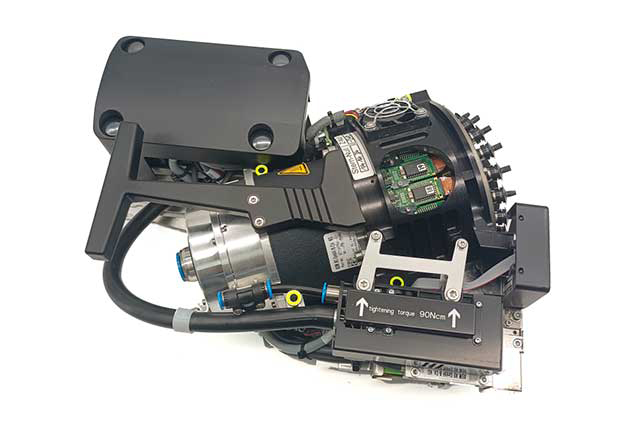

西門子貼片機TX2i配備的C&P20和CPP貼片頭是其高效、精確貼裝組件的關鍵部件。這些貼片頭支持多種吸嘴類型和料盤配置，以適應不同尺寸和類型的電子元件。

吸嘴交換器組件及功能

短吸嘴交換器托板模塊：

該模塊是吸嘴交換器的支撐結構，負責承載和固定吸嘴裝載盤。

料盤類型：

28xx：專為CPP設計，可容納特定數量的吸嘴。

40xx：用于C&P20 P和M2，提供更大的吸嘴存儲容量。

20xx（帶20個吸嘴）：專為CPP設計，每個料盤可裝載20個吸嘴。

20xx（通用CPP）：另一種為CPP設計的料盤類型，但具體容量或配置可能因型號而異。

吸嘴裝載盤檢測開關：

這些開關用于檢測吸嘴裝載盤是否正確安裝和固定。它們確保在貼片過程中吸嘴的穩定性和準確性。

吸嘴裝載盤配置與操作

吸嘴裝載盤數量：吸嘴交換器包括四個吸嘴裝載盤，每個裝載盤通過按扣固定在托架模塊上，并可通過控制桿釋放。

吸嘴類型配置：每個吸嘴裝載盤可以配置不同的吸嘴類型，以適應不同的元件貼裝需求。

料盤類型混用：一個吸嘴交換器可混用所有三種料盤類型（1220xx、2020xx和9*28xx），提高了設備的靈活性和適應性。

軟件檢測功能：

貼片機軟件無法直接檢測吸嘴裝載盤所配備的吸嘴庫數量（12個或20個），而是根據所測得的基準點進行判斷。

每個吸嘴裝載盤由3個微開關掃描，這些開關根據料盤類型的不同執行不同的操作。

軟件可自動檢測所使用的料盤類型以及所有料盤是否均已正確插入，從而確保貼片過程的順利進行。

西門子貼片機TX2i的C&P20和CPP貼片頭及其雙頭吸嘴交換器提供了高度的靈活性和適應性，能夠滿足不同尺寸和類型的電子元件貼裝需求。通過合理配置吸嘴裝載盤和料盤類型，以及利用貼片機軟件的自動檢測功能，可以確保貼片過程的準確性和高效性。
