計算SMT生產線回流焊爐的cycle time（周期時間）是一個涉及多個因素的復雜過程。以下是一篇關于如何計算SMT生產線回流焊爐cycle time的詳細指南：

如何計算SMT生產線回流焊爐Cycle Time

SMT生產線回流焊爐的cycle time指的是線路板從進入SMT生產線回流焊爐到完全離開SMT生產線回流焊爐所需的總時間。這個時間不僅受到SMT生產線回流焊爐的長度、線路板長度和質量的影響，還與SMT生產線回流焊爐的鏈條運轉速度、預熱、恒溫、回流和冷卻等階段的時間分配密切相關。

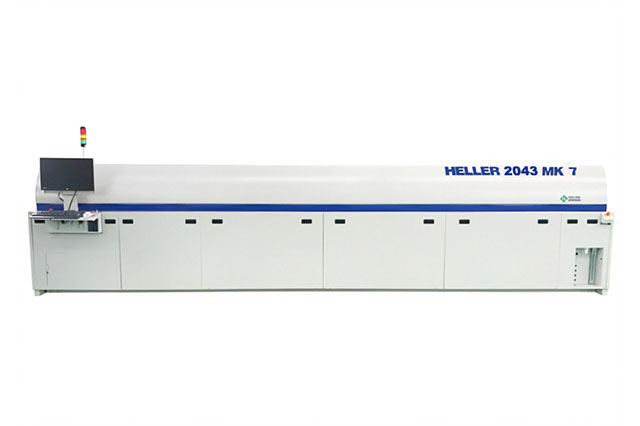

一、了解SMT生產線回流焊爐的基本結構

SMT生產線回流焊爐通常分為預熱區、恒溫區、回流區和冷卻區四個主要部分。每個部分都有其特定的功能和溫度控制要求。


預熱區：目的是加熱PCB板，使其達到預熱效果，以便與錫膏融合。升溫速率應控制在適合的范圍內，以免產生熱沖擊，造成電路板和元器件受損。

恒溫區：時間維持約為60～120秒，若時間過長會(huì )導致松香過度揮發，并造成錫膏過度氧化的問題。

回流區：焊料中的錫與焊墊上的銅或鎳因為化學反應而形成金屬間的化合物。此時焊料達到液態，并保持一段時間，以確保元件與PCB板之間的良好焊接。

冷卻區：降溫速率應控制在一定范圍內，以確保焊接點的穩定性和可靠性。


二、計算SMT生產線回流焊爐cycle time的步驟

確定PCB面板長度和板與板之間的距離：

測量PCB面板的長度。

確定板與板之間的距離，這通常取決于SMT生產線回流焊爐的設計和線路板的尺寸。


測量SMT生產線回流焊爐鏈條運轉速度：

鏈條運轉速度可以通過SMT生產線回流焊爐的控制面板或相關文檔獲得。

如果無法直接獲得，可以使用計時器和標記物來測量鏈條在特定距離內運行所需的時間。


計算鏈條通過時間：

使用公式（PCB面板長度+板與板之間距離長度）/SMT生產線回流焊爐的鏈條運轉速度來計算鏈條通過時間。


考慮線路板運轉所浪費的時間：

線路板在進出SMT生產線回流焊爐時可能會(huì )有一定的時間浪費，這取決于SMT生產線回流焊爐的設計和操作方式。

可以通過觀察或咨詢SMT生產線回流焊爐制造商來估計這部分時間。


計算預熱區、恒溫區、回流區和冷卻區的時間：

根據SMT生產線回流焊爐的設定參數和工藝要求，計算每個區域所需的時間。

預熱區的時間可以通過升溫速率和設定溫度來計算。

恒溫區的時間可以根據錫膏的氧化程度和焊接要求來確定。

回流區的時間通常根據錫膏的熔點和焊接要求來確定，一般為30-60秒。

冷卻區的時間可以根據降溫速率和最終溫度來確定。


匯總所有時間：

將鏈條通過時間、線路板運轉所浪費的時間以及各個區域的時間相加，得到SMT生產線回流焊爐的總cycle time。


三、注意事項

在計算過程中，務必確保所有參數的準確性和可靠性。

SMT生產線回流焊爐的cycle time可能會(huì )受到多種因素的影響，如設備老化、工藝參數的變化等。因此，在實際操作中需要定期檢查和調整。

SMT生產線回流焊爐的cycle time是確保焊接質量和生產效率的關鍵因素之一。因此，在計算和設定時需要充分考慮實際需求和工藝要求。
