ASM西門子SIPLACE SX2是面向高混合電子生產的貼裝平臺。它的靈活性源于其廣泛的元器件范圍，涵蓋三種改進的貼裝頭: ASM西門子SIPLACE SpeedStar、ASM西門子SIPLACE  MultiStar和ASM西門子SIPLACE TwinStar。它還提供許多供料器和傳輸選項。即使是異形元器件也能以極為穩定的狀態進行貼裝。尺寸為450mmx265 mm的小型電路板可以使用高效的雙軌傳輸進行移動，并通過使用AMS Smart Transport Module，您可以處理1,525 mm x 560 mm的大型電路板。


ASM西門子SIPLACE SX2異形件功能包

當別人放棄的時候，ASM西門子SIPLACE SX借助其異形件功能包推動了行業的發展。增強的元器件多樣性最大程度地減少了手工協助，并且機器的集成流程控制使您的產出最大化。

ASM西門子SIPLACE SX2第三方供料器

開放的接口允許使用廣泛的供料器一也可以使用第三方供應商提供的供料器。

ASM西門子SIPLACE SX2 3D圖像

ASM西門子SIPLACE SX通過組合高精度元器件照相機的兩幅圖片來生成3D圖像。它甚至能可靠地檢測出損壞的THT引腳頂部。它還對極為關鍵的區域進行有針對性的板上檢查，以確定焊盤的位置、屏蔽框下是否有漏掉的元器件以及定位是否正確。

ASM西門子SIPLACE SX2 Snap-in檢查

ASM西門子SIPLACE SX通過檢查貼裝過程中的高度差來檢測不正確貼裝的THT元器件

ASM西門子SIPLACE SX2貼裝壓力

ASM西門子SIPLACE SX具有從非接觸式貼裝和05N至100 N的總貼裝壓力控制從敏感的LED到堅固的連接器的貼裝。

ASM西門子SIPLACE SX2加速

無需不必要的減速:ASM西門子SIPLACE SX通過自動確定異形元器件最佳運行速度來進一步提升您的生產能力。

ASM西門子SIPLACE SX2更少的操作員協助、更高的利用率

最新一代的ASM西門子SIPLACE SX具有一系列的智能功能，使您的員工從許多手動調整或耗時的協助中解脫出來，并將其轉變?yōu)槲覀兯Q(chēng)的智能操作員。

ASM西門子SIPLACE SX2吸嘴ID

不會(huì )因錯誤的吸嘴而導致更多的錯誤。ASM西門子SIPLACE SX可以識別到吸嘴ID并從多達320個吸嘴位置的任意放置的吸嘴交換器中可靠地選擇正確的吸嘴。

ASM西門子SIPLACE SX2吸嘴管理

ASM西門子SIPLACE SX會(huì )定期分析每一個吸嘴的狀況、對其進行自動清潔并丟棄已損壞了的吸嘴。

ASM西門子SIPLACE SX2供料器步距

每次新上料、新的生產任務、更換供料器或者接料之后，ASM西門子SIPLACE SX都能自動確定8mm料帶的正確步距設置。

ASM西門子SIPLACE SX2智能操作員指南

如果您必須處理描述不充分的元器件，新的基準點或者有關正確貼裝高度的疑問，ASM西門子SIPLACE SX會(huì )為您提供向導輕松解決這些問題，直接在機器上或遠程輸入和/或驗證信息，以加快生產啟動。

ASM西門子SIPLACE SX2預測性維護

傳感器監控ASM西門子SIPLACE SX的狀況并支持預測性維護理念。

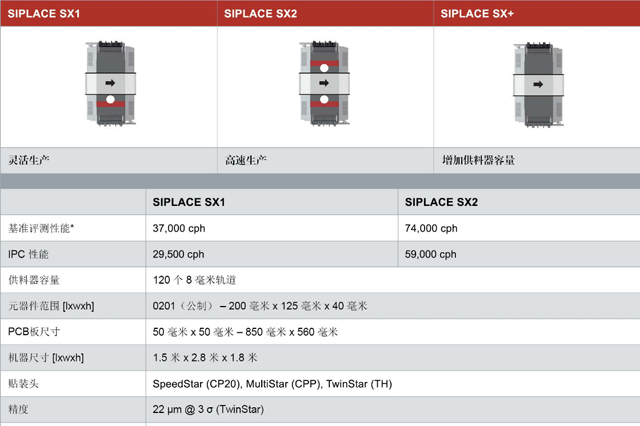

ASM西門子SIPLACE SX2參數配置

貼裝速度：86,500 cph

貼裝速度(IPC)：66,000 cph

供料器容量：120個8mm插槽

元器件范圍：0201(公制)到200 mm x125 mm x 50 mm

電路板尺寸：50 mm x 50 mm 到1.525 mm x 590 mm

機器尺寸：1.5 m x 2.8 mx1.8 m

貼裝頭：SpeedStar(CP20P2), MultiStar (CPP), TwinStar(TH)

貼裝精度：22 um @3(使用TwinStar)

傳輸軌道：?jiǎn)诬墏鬏?、靈活的雙軌傳輸

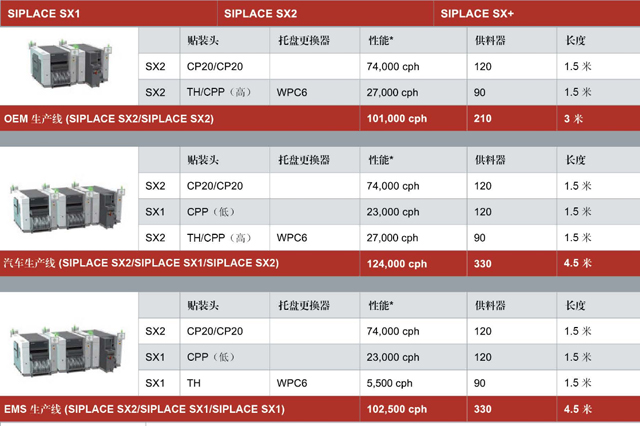

ASM西門子SIPLACE SX2配線SMT生產線方案示意圖
